工事写真の黒板の書き方｜検査で困らない基本項目と撮影のコツ

工事写真の黒板を完璧に使いこなすことで、現場の信頼性は飛躍的に高まります。正確な記録は、あなたの施工管理能力を証明する強力な武器になります。発注者から一目置かれ、手戻りのないスムーズな竣工検査をパスする未来を手に入れましょう。

この記事を読むことで、どのような現場でも迷わずに黒板を準備できるようになります。初心者の方でもすぐに実践できる具体的な書き方を、基本から応用まで体系的に学ぶことができます。

複雑に見える工事写真のルールも、要点を押さえれば誰にでも再現できます。今日から使える技術を身につけて、自信を持ってシャッターを切れるようになりましょう。

工事写真における黒板の重要性と法的・実務的価値

工事写真は、目に見えなくなる構造物の品質を証明する唯一の手段です。黒板はその写真の内容を説明するインデックスの役割を果たします。公共工事では、国土交通省が定める工事写真管理基準に基づいた撮影が求められます。民間工事であっても、この基準に準じることで、後々のトラブルを防ぐ強力な証拠となります。

品質の証明と責任の所在

工事写真は、契約を履行したことを示す公的な書類です。黒板がない写真は、いつ、どこで、何を撮影したのかを客観的に証明できません。写真は工事のプロセスを記録する公的な記録物です。そのため、黒板の記載内容には一貫性と正確さが求められます。適当な記載は、施工管理の不備とみなされる恐れがあります。

工事写真は発注者へ提出する完成図書の一部です。検査官は写真と黒板の情報を見て、設計図通りに施工されているかを確認します。文字が潰れて読めなかったり、項目が不足していたりすると、再撮影を命じられることもあります。埋め戻し後の再撮影は物理的に不可能な場合が多く、金銭的、時間的に大きな損失を招きます。

適切な黒板の作成は、自分自身の身を守ることにもつながります。万が一、竣工後に不具合が疑われた際、正しく記録された写真は潔白を証明する材料となります。そのため、黒板を書く作業は単なる事務作業ではなく、品質管理の核心であると認識してください。

施工記録としての永久保存価値

工事写真は、完成後も数十年にわたって保存される貴重なデータです。将来の補修工事や維持管理の際、当時の施工状況を確認するために参照されます。その際、黒板の情報が不透明であれば、過去の施工状況を正確に把握することが困難になります。

将来の技術者が写真を見た際、迷うことなく当時の状況を理解できるような記載を心がけましょう。正確な記録を残すことは、建設業界全体の健全性を維持することにも寄与します。

工事写真管理基準に基づく必須記載項目の深掘り

黒板に何を書くべきかは、工事の種類や発注者の基準によって異なります。ここでは、どのような現場でも共通して必要とされる標準的な項目を解説します。

工事名と場所の特定方法

工事名は、契約書に記載された正式名称を記入するのが原則です。複数の現場を抱えている場合、どの工事の写真か判別するために不可欠です。略称を使う場合は、発注者の了解を得るか、現場内で統一された名称を使います。

「測点」は撮影している場所を示します。道路工事であれば、起点からの距離を示す「NO.」を用います。建築工事であれば、通り芯や階数を用いて位置を特定します。

• 工事名は正確な名称を記入してください。
• 測点は図面との整合性を重視してください。
• 撮影方向が重要な場合は「起点から終点を望む」などの補足を加えます。
• 複数のブロックがある場合はブロック番号を明記します。
• 階数や部屋名を記載して位置を明確にします。

工種・種別・細別の分類ルール

工種は、作業の内容を示す大きな分類です。例えば、掘削工や配筋工といった名称を記載します。種別や細別は、工種をさらに細かく分けたものです。

• 工種は設計図書の目次に基づきます。
• 種別で部位を特定してください。
• 細別で作業の段階（着工前、完了など）を示します。
• 工程の区切りがわかるように記載します。
• 分類が曖昧な場合は監督員に確認してください。

品質管理の核となる設計値と実測値

「設計値」と「実測値」は、品質管理写真で最も重要な項目です。設計図に記された寸法や基準値を設計値として書き、現場で実際に計測した数値を実測値として並記します。

• 設計値は図面通りの数値を転記してください。
• 実測値は計測した瞬間に記入します。
• 許容誤差の範囲内であることを確認してください。
• 単位の付け忘れに注意してください。
• 管理基準値を併記するとより親切です。

視認性を極めるためのライティングとレイアウト技術

黒板の内容が正しくても、写真で読み取れなければ意味がありません。視認性を高めるための具体的なテクニックを解説します。

文字の書き方とチョークの選択

黒板の文字は、太く、大きく、はっきりと書くのが鉄則です。

• 太いチョークを使用してください。
• 角ばった字体で書くと読みやすくなります。
• 略号を使ってスペースを有効活用してください。
• 項目名と内容の間に適切な間隔を空けます。
• 文字の大きさを揃えて整然と見せます。

色は白色が基本ですが、強調したい部分には黄色を使います。ただし、赤色のチョークは写真では黒ずんで見えるため、使用は控えるのが賢明です。

反射対策と撮影角度の調整

日光やフラッシュの反射で文字が消える現象は、最も多い失敗の一つです。

• 黒板をわずかに前傾させてください。
• 左右の角度を微調整して反射を逃がします。
• 直射日光が強い場合は自分の体で影を作ります。
• フラッシュの使用は極力避けてください。
• 偏光フィルターの使用も検討してください。

雨の日は、黒板が濡れると文字が滲みます。乾いた布で拭き取ってから書く手間を惜しまないでください。

現場で即活用できる略号と豆図の書き方

黒板の限られたスペースに情報を詰め込むには、略号と豆図（まめず）の活用が不可欠です。

業界標準の略号一覧

略号を正しく使うことで、情報の整理が容易になります。

• Wは幅を指します。
• Hは高さを指します。
• Lは長さを指します。
• Dは直径を指します。
• tは厚さを指します。
• @は間隔（ピッチ）を指します。
• Vは容積を指します。
• Cは被りを指します。
• No.は測点番号を指します。
• t.bは底版を指します。

これらの略号は、発注者や検査官も共通認識として持っているものです。独自の略号は避け、一般的に普及しているものを選んでください。

豆図による構造の補足

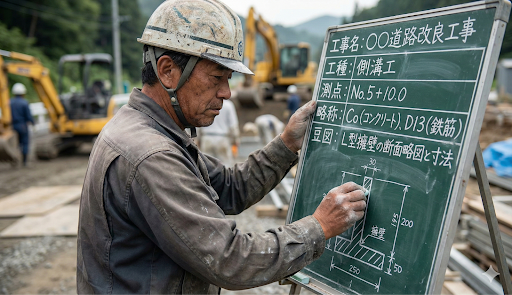

文字だけでは説明が難しい場合、黒板に簡単なイラスト（豆図）を描きます。

• 断面の構成を簡略化して描きます。
• 鉄筋の配置図を模式化して描きます。
• 計測箇所の位置関係を矢印で示します。
• 複雑な配管のルートを略図で示します。
• 縮尺は正確でなくても構いません。

豆図を添えることで、写真を見た瞬間に施工箇所と構造が理解できるようになります。これは検査官への配慮としても高く評価されます。

電子小黒板の導入とデジタル撮影の新基準

近年、建設業界では電子小黒板の導入が急速に進んでいます。これにより、撮影作業の効率化とデータの信頼性が飛躍的に向上しました。

電子小黒板の圧倒的なメリット

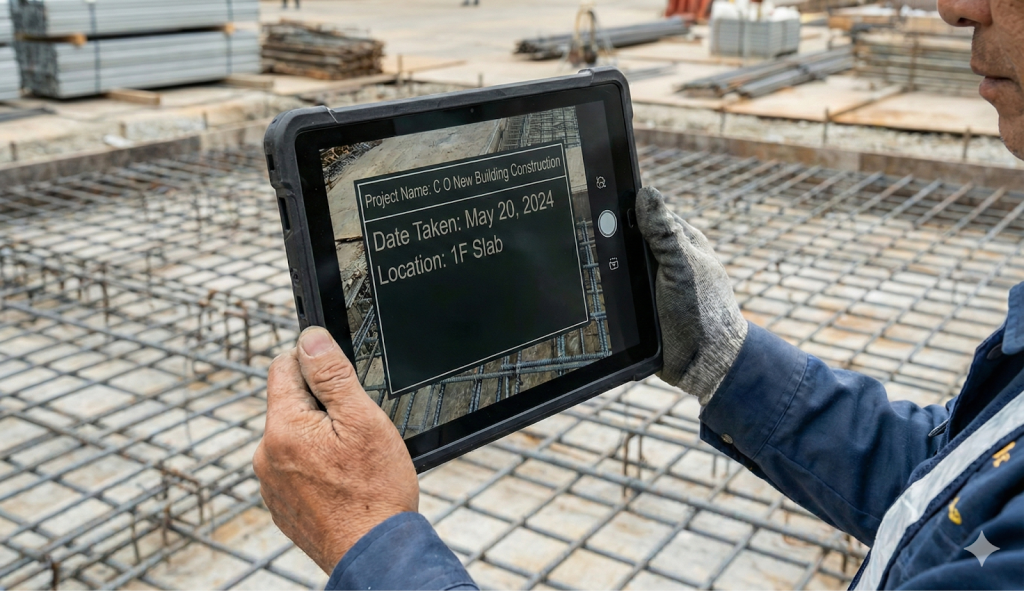

電子小黒板とは、タブレットやスマートフォンの撮影画面上に、デジタルの黒板を合成する技術です。

• 重い黒板を持ち運ぶ必要がありません。
• 一人での撮影が容易になります。
• 文字が鮮明で読み間違いが発生しません。
• 過去の入力内容を簡単にコピーできます。
• 暗い場所でも黒板がハッキリ写ります。

導入により、撮影にかかる時間は従来の手書きに比べて半分以下に短縮されます。

信憑性確認（改ざん検知）の重要性

電子小黒板を使用する際は、国土交通省の認可を受けたアプリを使用しなければなりません。

• 改ざん検知機能が備わっている必要があります。
• 撮影日時や位置情報が自動で記録されます。
• 写真管理ソフトと連携して台帳を自動作成します。
• クラウド上でデータを安全に管理できます。
• 現場での写真整理の手間がなくなります。

デジタル化は、単なる時短ツールではなく、施工管理の透明性を高めるための必須インフラです。

工種別・シーン別の具体的な書き方実践例

実際の現場でどのような記載が求められるのか、工種別に詳しく見ていきましょう。

土工・基礎工事の撮影

土工では、掘削の状況や地盤の品質を記録します。

• 掘削深の設計値と実測値を記入してください。
• 床付け面の土質を明記します。
• 法面の勾配を角度で示します。
• 転圧回数を記録に残します。
• 地耐力の試験結果を併記します。

鉄筋・型枠・コンクリート工事の撮影

構造物の心臓部であるコンクリート工事は、最も厳格な記録が求められます。

• 鉄筋の径と本数を正確に記入してください。
• かぶり厚を実測して記入します。
• コンクリートの呼び強度を明記します。
• スランプや空気量の試験値を記録します。
• 打設開始と終了の時刻を記入します。

設備・電気工事の撮影

隠ぺい部が多くなる設備工事では、後のメンテナンスを見据えた記録が必要です。

• 配管の径と材質を記入してください。
• 支持金具の間隔を実測します。
• 接続部のボルト締付け状況を記録します。
• 絶縁抵抗の測定値を明記します。
• 試運転時の電流・電圧値を記入します。

黒板作成における「あるあるミス」と防止策

どれほど経験を積んでも、些細なミスで写真が無効になることがあります。典型的なミスを未然に防ぎましょう。

ケアレスミスの排除

• 日付の更新忘れを確認してください。
• 単位のミリとセンチの混同を防ぎます。
• 実測値の書き間違いを二重チェックします。
• 測点番号の重複がないか確認します。
• チョークの粉による汚れを拭き取ります。

特に日付の間違いは、写真の時系列を乱し、信頼性を著しく損なうため、毎朝の点検を習慣化してください。

構図とバランスの失敗

• 黒板が被写体を隠していないか確認してください。
• 背景が明るすぎて黒板が黒く潰れるのを防ぎます。
• ピンボケがないか撮影直後に拡大確認します。
• 黒板が小さすぎて文字が読めない状態を避けます。
• 水平・垂直を意識して撮影します。

黒板は主役ではなく、あくまで被写体を説明する脇役です。被写体と黒板の両方が適切なサイズで収まるよう、立ち位置を工夫しましょう。

組織として工事写真のクオリティを底上げする方法

個人の技術に頼るだけでなく、チーム全体で一定の品質を維持するための仕組み作りが重要です。

撮影マニュアルの標準化

会社独自の「工事写真撮影マニュアル」を作成しましょう。

• 黒板の書き方の見本を提示してください。
• 推奨するカメラの設定を明文化します。
• 略語のリストを現場で共有します。
• 失敗事例集を作成して周知します。
• 新人研修の項目に撮影実習を加えます。

標準化することで、誰が現場を担当しても、一定水準以上の記録を残せるようになります。

定期的な写真チェックとフィードバック

現場で撮影された写真を、定期的に社内で共有し、検討する機会を設けます。

• 良い構図の写真を称賛してください。
• 読みづらい黒板には具体的な改善策を伝えます。
• 写真整理の進捗状況を可視化します。
• 協力会社との意思疎通を密にします。
• 最新の撮影機材やソフトの情報を共有します。

フィードバックを繰り返すことで、チーム全体の意識が向上し、検査官からも「この会社の写真は見やすい」と評価されるようになります。

現場監督の負担を減らす撮影スケジュールの立て方

写真撮影は工事の合間に行うため、計画性が欠かせません。

撮影リストの事前作成

• 着工前に必要な写真のリストを抽出してください。
• 工程表に撮影タイミングを落とし込みます。
• 電子小黒板の内容をあらかじめ入力しておきます。
• 必要な計測機器（スタッフ、メジャー）を準備します。
• 撮影担当者を明確に決めておきます。

準備を万端に整えておくことで、現場が忙しい時期でも撮り逃しを防ぐことができます。

撮影直後のデータ処理

• その日のうちに写真をサーバーへアップロードしてください。
• 不要なボツ写真は即座に削除します。
• 写真にコメントを添えて記憶を定着させます。
• 台帳作成を溜め込まないようにします。
• バックアップを二重に取っておきます。

「後でまとめて整理しよう」という考えは、ミスの温床です。その日の記憶が鮮明なうちに整理を終えることが、結果として最も効率的です。

高度な撮影技術と特殊な環境下での対応

特殊な現場条件でも、正確な黒板記録を残すための技術を身につけましょう。

暗所や夜間撮影のテクニック

トンネル内や夜間工事では、黒板の文字が見えにくくなります。

• LEDライトで黒板を斜めから照らしてください。
• 電子小黒板の輝度を最大に設定します。
• 三脚を使用して手ブレを徹底的に防ぎます。
• 高感度撮影が可能なカメラを選択します。
• シャッタースピードを遅くして光を確保します。

ライトを正面から当てると反射するため、光源の位置には細心の注意を払ってください。

高所や危険箇所での撮影

• ズームレンズを活用して遠隔から撮影してください。
• 伸縮棒付きの黒板（フィット黒板）を使用します。
• ドローンによる空撮と黒板の合成を検討します。
• 自身の安全確保を最優先にしてください。
• 補助員を付けて撮影をサポートさせます。

無理な姿勢での撮影は、手ブレの原因になるだけでなく、重大な事故につながります。安全に配慮した機材選びを心がけましょう。

これからの工事写真と黒板の進化

建設DXが進む中で、黒板のあり方もさらなる進化を遂げようとしています。

AIと画像認識の活用

• AIが実測値を自動で読み取る機能が普及します。
• 黒板の項目を音声入力で作成できるようになります。
• 撮影漏れをリアルタイムで通知するシステムが登場します。
• 3Dモデルと写真を自動で紐付ける技術が進化します。
• 過去の膨大なデータから最適な黒板レイアウトを提案します。

技術を使いこなすことで、現場監督はより本質的な品質管理業務に集中できるようになります。

環境配慮とペーパーレス化

• 物理的な黒板の使用を減らし廃棄物を削減します。
• デジタル化による紙の台帳の廃止が進みます。
• クラウド管理により事務所への移動時間を削減します。
• リアルタイムでの情報共有により意思決定を迅速化します。
• 施工記録の永続的なアクセシビリティを確保します。

環境に優しく、かつ効率的な現場管理は、これからの建設会社に求められる重要な姿勢です。

まとめ：正確な記録が現場の未来を切り拓く

工事写真の黒板は、単なる記録の道具ではありません。それは、あなたが現場で行った努力、誠実さ、そして技術力の証です。

• 黒板は施工品質を証明する公的なインデックスです。
• 正確な項目、読みやすい文字、適切な反射対策を徹底してください。
• 電子小黒板を積極的に活用し、業務の効率化を図りましょう。
• 組織全体で撮影ルールの標準化に取り組みましょう。
• 常に「第三者がこの写真を見て理解できるか」という視点を持ちましょう。

小さな黒板に書き込む一文字一文字が、やがて巨大な構造物の信頼を支える礎となります。この記事で学んだ技術を日々の現場で実践し、誰からも信頼される最高の施工記録を作り上げてください。
